Un transformateur basse tension est un appareil qui convertit un courant électrique à haute tension en une tension plus basse. Ce processus, connu sous le nom d’abaissement de la tension, garantit que l’énergie électrique est sûre pour diverses applications. Il fonctionne sur le principe de l'induction électromagnétique, où l'enroulement primaire reçoit une entrée haute tension et induit une tension plus faible dans l'enroulement secondaire.
Les transformateurs basse tension sont essentiels dans les systèmes électriques actuels pour plusieurs raisons. Premièrement, ils améliorent la sécurité en réduisant le risque de chocs électriques et de courts-circuits. Cela les rend idéaux pour les applications résidentielles et extérieures, telles que l'éclairage paysager et les appareils électroménagers. Deuxièmement, ils assurent une distribution efficace de l’énergie dans les environnements commerciaux et industriels, alimentant les systèmes CVC et autres équipements nécessitant des niveaux de tension inférieurs.
Un transformateur basse tension fonctionne par induction électromagnétique. Ce principe implique le transfert d'énergie électrique d'un circuit à un autre via un champ magnétique. Le processus démarre lorsqu'un courant alternatif (AC) circule dans l'enroulement primaire. Ce courant génère un champ magnétique dans le noyau du transformateur.
Le champ magnétique induit alors une tension dans l'enroulement secondaire. L'enroulement primaire, connecté à la source haute tension, crée le champ magnétique initial. L'enroulement secondaire, connecté à la charge, reçoit la tension inférieure induite. Cette configuration permet au transformateur de réduire la haute tension à une tension plus sûre et plus basse.
Le noyau d’un transformateur basse tension est généralement constitué d’acier au silicium laminé. Ce matériau réduit les pertes d'énergie dues à l'hystérésis et aux courants de Foucault. La conception du noyau est cruciale pour un transfert d'énergie efficace entre les enroulements.
Les enroulements primaire et secondaire sont constitués de fil de cuivre ou d'aluminium. Ces matériaux sont choisis pour leur excellente conductivité et leur durabilité. L'enroulement primaire est connecté à la source d'alimentation d'entrée, tandis que l'enroulement secondaire est connecté à la charge de sortie.
Les transformateurs peuvent avoir différentes configurations d'enroulement. Un type courant est le transformateur « multi-prises », qui fournit diverses sorties de tension. Cette fonctionnalité augmente la polyvalence du transformateur, lui permettant de gérer efficacement différentes charges électriques.
Les transformateurs magnétiques sont connus pour leur robustesse et leur fiabilité. Ils fonctionnent à l’aide de bobines de fil enroulées autour d’un noyau magnétique.
Durabilité: Ils sont construits pour durer avec une construction solide.
Dissipation thermique: Ces transformateurs dissipent efficacement la chaleur, réduisant ainsi le risque de surchauffe.
Sortie de tension constante: Les transformateurs magnétiques fournissent des niveaux de tension stables.
Éclairage extérieur: Idéal pour l’éclairage paysager en raison de leur capacité à gérer des charges de puissance élevée.
Paramètres industriels: Utilisé dans diverses applications industrielles où la durabilité est cruciale.
Appareils électroménagers: Commun dans les réfrigérateurs et autres appareils de haute puissance.
Avantages:
Longévité: Ces transformateurs sont durables et peuvent durer de nombreuses années.
Capacité de charge élevée: Ils peuvent gérer des charges importantes sans problèmes de performances.
Fiabilité: Connu pour ses performances constantes dans diverses conditions.
Inconvénients:
Taille et poids: Ils sont volumineux et lourds.
Coût: Généralement plus cher que les transformateurs électroniques.
Production de chaleur: Ils produisent plus de chaleur, nécessitant une ventilation adéquate.
Les transformateurs électroniques sont plus légers et plus efficaces que leurs homologues magnétiques. Ils utilisent des circuits électroniques pour convertir les niveaux de tension.
Taille compacte: Légers et petits, ce qui les rend faciles à installer.
Efficacité: Ils sont plus économes en énergie que les transformateurs magnétiques.
Moins de chaleur: Produisez moins de chaleur, réduisant ainsi le besoin de systèmes de refroidissement.
Éclairage LED: Parfait pour les systèmes d’éclairage LED à faible consommation.
Usage résidentiel: Courant dans les maisons pour les applications à faible consommation.
Appareils portables: Utilisé dans divers appareils électroniques portables en raison de leur taille compacte.
Avantages:
Léger: Plus facile à manipuler et à installer.
Efficacité énergétique: Consommation d'énergie inférieure par rapport aux transformateurs magnétiques.
Production de chaleur inférieure: Plus sûr à utiliser dans des espaces confinés.
Inconvénients:
Durée de vie plus courte: Généralement, les transformateurs électroniques ont une durée de vie plus courte.
Capacité de charge limitée: Ne convient pas aux applications à haute puissance.
Sensible aux fluctuations de tension: Plus sensible aux pointes et surtensions de tension.
Le choix entre des transformateurs magnétiques et électroniques dépend de vos besoins spécifiques. Pour les applications durables et de haute puissance, les transformateurs magnétiques sont idéaux. Pour les exigences d’efficacité énergétique et de légèreté, les transformateurs électroniques constituent le meilleur choix.
Les transformateurs basse tension sont essentiels dans diverses applications résidentielles et commerciales. Leur capacité à abaisser la tension en toute sécurité les rend polyvalents et largement utilisés.
Les transformateurs basse tension alimentent de nombreux appareils électroménagers. On les trouve couramment dans des appareils tels que les réfrigérateurs, les machines à laver et les micro-ondes. En réduisant la tension d'un niveau élevé à un niveau plus sûr et plus bas, ils garantissent que les appareils fonctionnent efficacement et en toute sécurité. Cette réduction de tension minimise également le risque de chocs électriques et de courts-circuits.
En éclairage paysager, les transformateurs basse tension sont inestimables. Ils convertissent le 120 V CA standard des prises domestiques en un 12 V ou 24 V plus sûr. Cette tension plus basse est idéale pour les systèmes d'éclairage extérieur, réduisant le risque de risques électriques. Ils sont utilisés dans les éclairages de jardin, les éclairages d’allée et l’éclairage extérieur décoratif, offrant à la fois sécurité et efficacité énergétique.
Dans les environnements commerciaux et industriels, les transformateurs basse tension sont essentiels pour les systèmes CVC. Ils fournissent l’énergie nécessaire aux thermostats, vannes de zone et autres systèmes de contrôle. Généralement, ces transformateurs convertissent le 120 V CA en 24 V, garantissant ainsi un fonctionnement fiable et efficace des systèmes CVC. Cette conversion permet de maintenir une température et un contrôle climatique constants dans les grands bâtiments et les installations industrielles.
De nombreux appareils électroniques commerciaux et industriels reposent sur des transformateurs basse tension. Ces appareils comprennent des ordinateurs, des serveurs et diverses machines industrielles. Les transformateurs abaissent la haute tension des alimentations électriques jusqu'aux niveaux requis par ces composants électroniques sensibles. Cela garantit non seulement leur bon fonctionnement, mais les protège également des dommages potentiels dus aux pics ou surtensions de tension.
Sécurité: En abaissant la tension, ils réduisent le risque de chocs électriques.
Efficacité: Ils garantissent le fonctionnement efficace des appareils et des systèmes.
Versatilité: Convient à une large gamme d’applications, tant résidentielles qu’industrielles.
Choisir le bon transformateur basse tension est crucial pour garantir l’efficacité et la sécurité de vos systèmes électriques. Voici un guide étape par étape pour vous aider à prendre une décision éclairée.
Tout d’abord, vous devez calculer la puissance totale de tous les appareils ou luminaires que le transformateur alimentera. Additionnez la puissance de chaque appareil. Par exemple, si vous disposez de dix lumières de 5 watts chacune, le total est de 50 watts. Cela garantit que le transformateur peut gérer la charge sans surchauffe.
Une fois que vous connaissez la puissance totale, sélectionnez un transformateur d'une capacité 20 % supérieure à votre charge calculée. Cette marge de sécurité évite les surcharges. Pour un système nécessitant 50 watts, choisissez un transformateur d'au moins 60 watts. Cette capacité supplémentaire permet d’accueillir tout appareil supplémentaire à l’avenir.
Les transformateurs multiprises offrent différentes sorties de tension comme 12 V, 13 V, 14 V et 15 V. Cette fonctionnalité offre une flexibilité, vous permettant d'ajuster la tension en fonction des exigences de distance et de charge de votre système. Il garantit des performances constantes même avec des longueurs et des charges de câbles variables.
Recherchez des transformateurs dotés de fonctions de sécurité intégrées. Ceux-ci incluent la protection contre les surcharges, la protection contre les courts-circuits et la protection thermique. Ces mécanismes évitent d'endommager votre système et améliorent la durée de vie de votre transformateur. Les fonctions de réinitialisation automatique sont également bénéfiques pour maintenir un fonctionnement continu.
La durabilité est essentielle pour une utilisation à long terme. Choisissez des transformateurs fabriqués à partir de matériaux de haute qualité avec de bonnes propriétés d'isolation. Vérifiez les indices tels que IP (Ingress Protection) qui indiquent la résistance à la poussière et à l'humidité. Tenez également compte de la période de garantie offerte par le fabricant. Une garantie plus longue reflète souvent la fiabilité et la qualité du produit.
| Fonctionnalité | Importance | Exemple de spécification |
|---|---|---|
| Calcul de la puissance totale | Garantit la taille correcte du transformateur | Somme de tous les appareils connectés |
| Sélection de capacité | Empêche les surcharges | 20 % de plus que la puissance totale |
| Sorties multi-tap | Fournit une flexibilité de tension | 12V, 13V, 14V, 15V |
| Mécanismes de protection | Améliore la sécurité et la durée de vie | Surcharge, court-circuit, thermique |
| Durabilité et garantie | Indique la qualité et la facilité d’utilisation à long terme | Indice de protection IP élevé, longue garantie |

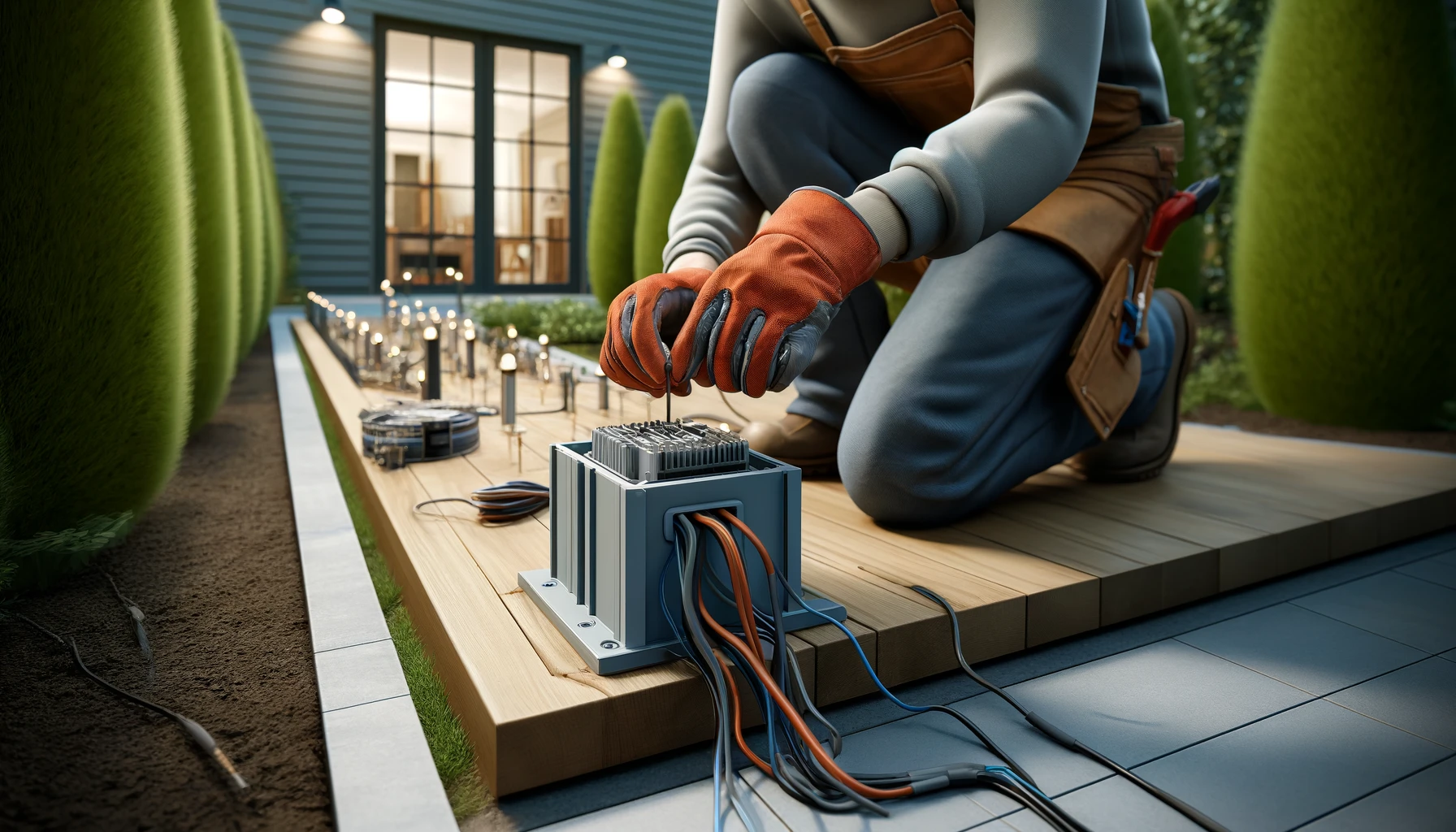

Une installation et un entretien appropriés d’un transformateur basse tension garantissent son efficacité et sa longévité. Voici un guide détaillé pour vous aider tout au long du processus.
La sécurité doit toujours primer. Avant de commencer l'installation :
Coupez le courant: Assurez-vous que l'alimentation principale est coupée pour éviter tout choc électrique.
Portez un équipement de protection: Utiliser des gants isolés et des lunettes de sécurité.
Vérifiez le transformateur: Inspectez-le pour déceler tout dommage avant l'installation.
Choisissez un emplacement: Sélectionnez un endroit bien ventilé et sec, à l'abri de la lumière directe du soleil et des sources d'eau.
Montez le transformateur: Fixez-le à une surface stable à l’aide de vis ou de supports de montage.
Connectez les fils d'entrée: Fixez les fils primaires de la source d'alimentation aux bornes d'entrée du transformateur. Assurez-vous que les connexions sont serrées.
Connectez les fils de sortie: Connectez les fils secondaires aux appareils ou systèmes d'éclairage que vous souhaitez alimenter.
Testez les connexions: Vérifiez à nouveau toutes les connexions pour vous assurer qu’elles sont sécurisées et correctes.
Allumer: Allumez l’alimentation principale et testez le transformateur pour vous assurer qu’il fonctionne correctement.
Un entretien régulier est crucial pour les performances optimales de votre transformateur basse tension.
Contrôles visuels: Inspectez le transformateur et les connexions mensuellement pour détecter tout signe d'usure, de corrosion ou de dommage.
Nettoyer la zone: Gardez la zone autour du transformateur exempte de poussière et de débris.
Resserrer les connexions: Vérifiez et resserrez toutes les connexions desserrées pour éviter les défauts électriques.
Aucune puissance de sortie: S'il n'y a pas de courant, vérifiez s'il y a des disjoncteurs déclenchés ou des fusibles grillés. Assurez-vous que l’alimentation d’entrée est allumée.
Surchauffe: Si le transformateur surchauffe, assurez-vous qu'il n'est pas surchargé. Réduisez la charge si nécessaire et améliorez la ventilation.
Puissance intermittente: Si l'alimentation est incohérente, inspectez le câblage pour déceler des connexions desserrées ou des fils endommagés.
Lorsqu’il s’agit de transformateurs basse tension, la sécurité est primordiale. Une installation correcte et l'utilisation de dispositifs de protection sont essentielles pour prévenir les accidents et garantir un fonctionnement fiable.
Une installation correcte est essentielle pour éviter les chocs électriques. Coupez toujours l’alimentation principale avant de commencer tout travail d’installation. Utilisez des outils isolés et portez des équipements de protection, tels que des gants et des lunettes de sécurité, pour minimiser le risque de contact accidentel avec des fils sous tension.
Les courts-circuits peuvent causer des dommages importants et présenter de graves risques pour la sécurité. Pour les éviter, assurez-vous que toutes les connexions sont sécurisées et correctement établies. Vérifiez à nouveau le câblage pour confirmer qu’aucun fil dénudé n’est exposé et que toutes les connexions sont bien serrées. Utilisez les calibres de fil appropriés recommandés par le fabricant pour gérer la charge sans surchauffe.
De nombreux transformateurs basse tension sont dotés de mécanismes intégrés de protection contre les surcharges. Ces fonctionnalités arrêtent automatiquement le transformateur s'il détecte une surcharge, évitant ainsi d'endommager l'appareil et l'équipement connecté. Recherchez des transformateurs dotés de fonctions de protection thermique et de réinitialisation automatique, qui contribuent à maintenir la sécurité et à prolonger la durée de vie du transformateur.
Les transformateurs utilisés à l’extérieur ou dans des environnements humides doivent avoir un boîtier étanche et durable. Ces boîtiers protègent les composants internes de l'humidité, de la poussière et des dommages physiques. Vérifiez les indices de protection (IP), qui indiquent le niveau de protection contre les facteurs environnementaux. Un indice IP plus élevé signifie une meilleure protection, ce qui rend le transformateur adapté aux conditions difficiles.
Les transformateurs basse tension jouent un rôle essentiel dans les environnements résidentiels et commerciaux. Ils abaissent en toute sécurité la haute tension à une tension plus faible et plus sûre, adaptée aux appareils électroménagers, à l'éclairage paysager, aux systèmes CVC et à divers appareils électroniques. Une bonne installation et un entretien régulier sont essentiels pour garantir leur fonctionnement efficace et sûr. Des fonctionnalités clés telles que des sorties multiprises, des mécanismes de protection automatiques et des boîtiers durables améliorent leur fonctionnalité et leur fiabilité.
L’avenir des transformateurs basse tension est prometteur, grâce aux progrès technologiques continus qui ouvrent la voie. Les innovations en matière de matériaux et de conception rendent les transformateurs plus efficaces et plus compacts. Les nouvelles technologies améliorent également leurs caractéristiques de sécurité, réduisent les pertes d'énergie et améliorent leur adaptabilité à diverses applications.
La demande de transformateurs basse tension augmente dans plusieurs secteurs. L’essor des maisons intelligentes et des appareils IoT nécessite des solutions électriques efficaces et sûres. Dans les environnements commerciaux et industriels, le besoin en alimentations électriques fiables pour les systèmes électroniques sophistiqués et les solutions CVC économes en énergie augmente. À mesure que les sources d’énergie renouvelables deviennent plus répandues, les transformateurs conçus pour gérer ces applications sont également très demandés.
