L’éclairage solaire ne parvient pas à fournir un éclairage constant en raison de la forte dépendance aux conditions météorologiques et de la durée de vie limitée de la batterie. À l’autre extrémité du spectre, les systèmes à tension secteur 120 V comportent des risques élevés de choc électrique, nécessitent des conduits rigides et nécessitent des tranchées profondes et perturbatrices. Les propriétaires immobiliers et les gestionnaires d"installations doivent équilibrer l"éclairage extérieur esthétique avec la sécurité électrique, l"évolutivité du système, la complexité d"installation réduite et la résilience aux intempéries à long terme. Pour atteindre cet équilibre, il faut s’éloigner des produits de consommation fragiles et des lignes commerciales à forte tension, pour se concentrer plutôt sur une infrastructure basse tension spécialement conçue.
La déconstruction de la structure mécanique d'un système d'éclairage paysager basse tension établit des critères clairs pour évaluer les composants, dimensionner l'équipement et atténuer les pannes d'installation avant de s'engager dans un achat ou un entrepreneur. Comprendre ces mécanismes garantit une installation résiliente qui s’adapte à la croissance du paysage et aux changements saisonniers.
La conversion de tension est la base : un système d"éclairage paysager basse tension repose sur un transformateur abaisseur pour convertir le courant domestique dangereux de 120 V en une sortie sûre de 12 V ou 24 V.
La capacité nécessite une marge : les transformateurs doivent être dimensionnés en utilisant la « règle des 80 % » pour éviter la surchauffe et permettre une expansion future du système.
La chute de tension est la principale menace : la conception réussie d"un système dépend de l"adaptation du calibre des fils (par exemple, 12/2 contre 16/2) à la longueur totale et à la puissance pour éviter toute gradation à l"extrémité de la ligne.
La modularité garantit la longévité : les systèmes basse tension standard offrent une réparabilité supérieure ; si un seul luminaire tombe en panne ou si le paysage change, des lumières individuelles peuvent être échangées ou ajoutées sans perturber l"ensemble du réseau.
L"intégration intelligente implique des compromis : la mise à niveau vers des commandes intelligentes introduit la commodité mais nécessite d"évaluer la modularité par rapport au verrouillage de l"écosystème propriétaire.
Table des matières
Les environnements extérieurs détruisent les infrastructures électriques. L’humidité, le contact direct avec le sol, le déplacement du sol et les modifications du paysage créent des dangers constants. Les cadres 12 V et 24 V servent de norme car ils gèrent les réalités physiques de la gestion des sites extérieurs sans mettre en danger les personnes ou les biens.
La tension secteur et la basse tension diffèrent principalement par leurs profils de sécurité. Le fonctionnement à 120 V comporte un risque de choc mortel si les fils sont accidentellement coupés lors de l"entretien de routine du jardin. Les codes du bâtiment exigent que les systèmes 120 V utilisent un conduit de protection rigide et nécessitent des tranchées profondes, généralement à 18 pouces ou plus sous le niveau du sol. Ce processus détruit les systèmes racine existants, perturbe le hardscaping et gonfle les délais du projet.
Le passage à une sortie 12 V ou 24 V élimine les risques de choc mortel. Le courant est suffisamment faible pour que la peau humaine offre une résistance suffisante pour éviter les blessures en cas de contact accidentel. La basse tension réduit considérablement la complexité de l"installation. Le fil d’enfouissement direct peut être placé juste sous la surface ou caché sous le paillis. Le côté basse tension de l"installation ne nécessite souvent pas d"électricien agréé, dépendant strictement des codes NEC locaux, ce qui réduit les frais de main d"œuvre.
Vous ne pouvez pas brancher un luminaire 12 V directement sur une prise murale extérieure standard. Le transformateur abaisseur agit comme le centre d'alimentation central d'un système d'éclairage paysager basse tension . Il intercepte le courant alternatif (AC) de 120 V de votre panneau et réduit magnétiquement l'amplitude de l'onde électrique, produisant un courant basse tension constant et sûr.
L’éclairage paysager moderne repose en grande partie sur la compréhension de la différence entre les sorties AC et DC. Tandis que le transformateur réduit l"alimentation CA, de nombreux luminaires LED modernes contiennent des redresseurs internes qui convertissent cette alimentation CA en courant continu (CC) pour piloter efficacement les diodes électroluminescentes. Cette conversion interne permet aux luminaires d"accepter une plus large gamme de tensions entrantes sans scintillement.
La sélection de la bonne tension de sortie dépend entièrement de l’empreinte du site. Le 12 V reste la norme absolue pour les applications résidentielles, offrant une compatibilité massive des composants. Le 24 V est utilisé pour les câbles exceptionnellement longs. Doubler la tension réduit de moitié l"ampérage pour la même puissance, ce qui minimise les chutes de tension sur de grandes distances.
Une installation correcte du transformateur nécessite de suivre des procédures de terrain spécifiques pour garantir la longévité et la conformité au code :
Localisez une prise extérieure protégée par GFCI avec un couvercle résistant aux intempéries.
Montez le boîtier du transformateur sur un mur solide ou sur un poteau à au moins 12 pouces au-dessus du niveau du sol pour empêcher la neige ou l"eau stagnante d"atteindre les évents.
Assurer une ventilation adéquate autour du boîtier en acier inoxydable pour permettre à la chaleur de se dissiper pendant les heures de fonctionnement maximales.
Laissez une petite boucle d"égouttement dans le cordon d"alimentation principal afin que l"eau s"écoule du fil plutôt que directement dans la prise.
Construire un réseau extérieur résilient nécessite de catégoriser les solutions basées sur la science des matériaux et la durabilité mécanique. Le matériel que vous sélectionnez détermine si le système survivra à une seule saison ou fonctionnera parfaitement pendant une décennie.
Le noyau du transformateur dicte la durée de vie de l’alimentation. Les transformateurs magnétiques utilisent de lourdes bobines de cuivre toroïdales pour abaisser la tension. Ils sont exceptionnellement lourds, très durables et mieux adaptés aux températures extérieures extrêmes. Faute de microprocesseurs délicats, les transformateurs magnétiques constituent la norme pour les installations professionnelles. Ils gèrent facilement les surtensions mineures et tombent rarement en panne sous une charge importante.
Les transformateurs électroniques utilisent des circuits internes et des onduleurs pour réduire la tension. Ils sont nettement plus légers, plus petits et fonctionnent silencieusement, sans le bourdonnement subtil parfois associé aux noyaux magnétiques. Cependant, les variantes électroniques sont très sensibles aux pannes prématurées dues aux surtensions, à la foudre et à la dégradation thermique. Pour les installations extérieures permanentes, le poids et l’encombrement d’un transformateur magnétique valent la peine d’être compromis pour des décennies de fiabilité.
La fourniture d"énergie repose sur un fil de cuivre toronné enveloppé dans une gaine en PVC résistante aux UV et à enfouissement direct. Les types de fils standard rencontrés sur le terrain sont 10/2, 12/2, 14/2 et 16/2. Le premier chiffre indique l"épaisseur de l"American Wire Gauge (AWG), tandis que le deuxième chiffre indique la présence de deux brins conducteurs.
La cartographie du calibre des fils en fonction de résultats spécifiques est essentielle à la stabilité du système. Le fil de calibre 12 sert de référence pour les circuits primaires. Son noyau en cuivre plus épais réduit la résistance électrique, permettant à l"énergie de voyager plus loin sans se dégrader. L"utilisation d"un fil 12/2 empêche les luminaires en fin de ligne de paraître plus sombres que ceux situés à proximité du transformateur. Le fil de calibre 16 est sensiblement plus fin et ne convient qu"aux branches courtes et de faible puissance reliant un seul appareil à la ligne principale.
Calibre de fil (AWG) | Épaisseur du cuivre | Fonctionnement maximum recommandé (LED 12 V) | Application sur le terrain principal |
|---|---|---|---|
10/2 | Le plus épais | Jusqu"à 250 pieds | Lignes principales lourdes sur des domaines massifs. |
12/2 | Standard | Jusqu"à 150 pieds | La maison standard va du transformateur au premier hub de luminaire. |
14/2 | Moyen | Jusqu"à 100 pieds | Branches secondaires de la ligne principale 12/2. |
16/2 | Le plus fin | Jusqu"à 50 pieds | Sauts courts reliant un seul appareil à un hub à proximité. |
La source d’éclairage détermine à la fois la qualité esthétique et le calendrier d’entretien de la propriété. La différence entre les luminaires LED intégrés et les ampoules LED encastrables révèle deux philosophies d"ingénierie distinctes.
Les luminaires LED intégrés comportent des réseaux de diodes scellés de manière permanente dans le boîtier. Cette conception offre une dissipation thermique supérieure et bloque complètement l’humidité, ce qui entraîne une durée de vie opérationnelle beaucoup plus longue. Les ampoules LED encastrables utilisent des douilles standard, telles que des bases MR16 ou G4. Bien qu"elles soient plus faciles à remplacer si un changement spécifique de température de couleur est souhaité, les lentilles amovibles créent des points de défaillance potentiels en cas de pénétration d"humidité.
Le choix des matériaux pour le boîtier est tout aussi vital. Les boîtiers en laiton moulé ou en aluminium robuste résistent aux chocs, à l"acidité du sol et aux rayons UV. Les luminaires en plastique grand public se dégradent rapidement, deviennent cassants et se fissurent en quelques saisons. Les fixations métalliques de haute qualité mettent l"accent sur la réparabilité. Ils permettent des remplacements simples et modulaires si une lampe est endommagée par une tondeuse à gazon, contrairement aux luminaires intelligents intégrés exclusifs qui peuvent nécessiter des mises à jour complètes du système ou un remplacement complet en cas de panne d"un seul composant.
Les installations sur le terrain reposent généralement sur un mélange de styles de luminaires spécifiques pour obtenir un éclairage équilibré :

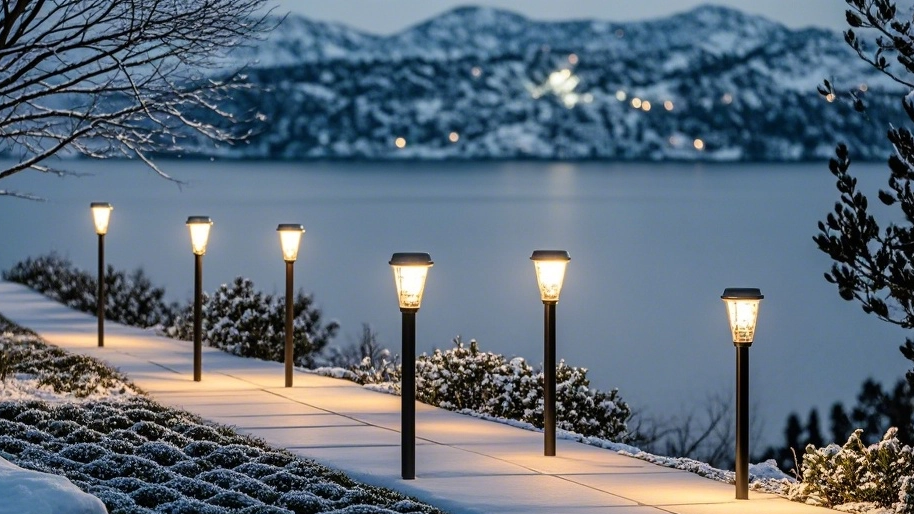

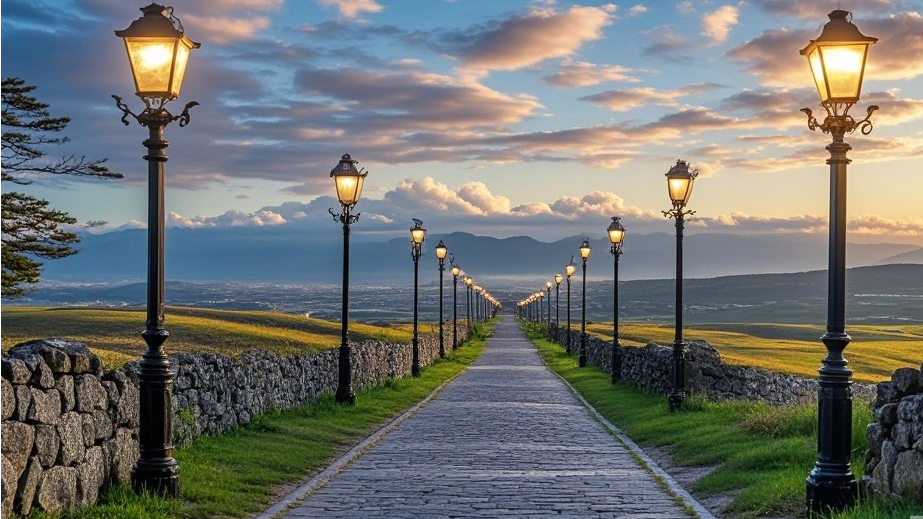

Éclairage de chemin : projetez la lumière vers le bas pour éclairer les allées et éviter les risques de trébuchement.
Up-Lights (Bullet Lights) : Fournit un éclairage directionnel pour mettre en valeur les colonnes architecturales ou la canopée des arbres.
Wash Lights : délivrent un faisceau large et doux pour éclairer les murs de soutènement ou les grandes façades de jardin.
Puits lumineux : encastrés directement dans le sol pour fournir un éclairage vers le haut sans créer d'obstruction physique visible dans la pelouse.
L"ingénierie correcte du système garantit un flux lumineux uniforme et fournit l"infrastructure nécessaire pour s"adapter aux futurs changements de propriété. Une conception appropriée évite les alimentations surchargées et les lumières tamisées.
Le dimensionnement de l’alimentation nécessite le strict respect de la règle des 80 %. La puissance totale du luminaire connecté au transformateur ne doit jamais dépasser 80 % de la capacité nominale maximale de l"unité. Ce tampon empêche le transformateur de fonctionner aux limites thermiques maximales, prolongeant ainsi sa durée de vie et laissant place à des ajustements paysagers.
Le cadre de calcul est simple. Si une conception nécessite 10 luminaires, chacun consommant 5 watts, la charge totale du système est de 50 watts. Appliquer la règle des 80 % signifie que vous ne devez pas installer de transformateur de 50 W. Au lieu de cela, le système nécessite au moins un transformateur de 75 W à 100 W pour fonctionner de manière sûre et efficace.
La chute de tension est la perte de potentiel électrique due à la résistance des fils à distance. À mesure que le courant circule dans le fil de cuivre, le frottement provoque une diminution progressive de la tension disponible. Si la tension chute trop bas, les luminaires à la fin du cycle s"atténueront, changeront de température de couleur ou ne parviendront pas à s"allumer complètement.
Les LED modernes de qualité professionnelle nécessitent généralement entre 9 V et 15 V pour fonctionner sans scintillement ni gradation. Pour maintenir l"ensemble du parcours dans ce seuil acceptable, les installateurs utilisent des transformateurs multiprises. Ces alimentations avancées disposent de plusieurs bornes de sortie, telles que 13 V, 14 V et 15 V. En connectant un long fil à une prise de 15 V, vous poussez une tension plus élevée sur la ligne, garantissant ainsi qu"au moment où le courant atteint les luminaires éloignés, il n"est tombé qu"à un 12 V parfait.
Vous pouvez vérifier que votre système fonctionne dans la plage de tension correcte en effectuant un simple test sur le terrain :
Allumez le système d"éclairage et laissez-le fonctionner pendant dix minutes pour atteindre la température de fonctionnement normale.
Réglez un multimètre numérique pour lire la tension alternative.
Testez la tension directement aux bornes du transformateur pour établir votre sortie de base.
Marchez jusqu"au tout dernier luminaire sur le chemin de câbles, ouvrez la connexion et testez la tension au niveau de l"épissure. S"il est inférieur à 9 V, vous devez passer à une prise de tension plus élevée au niveau du transformateur ou passer à un calibre de fil plus épais.
La disposition physique du fil dicte la manière dont l’énergie est répartie uniformément dans le paysage. La sélection de la bonne topologie minimise la résistance et simplifie le dépannage.
Type de topologie | Méthode d"installation | Impact sur les performances | Meilleur cas d"utilisation |
|---|---|---|---|
Chaîne en marguerite | Le fil passe séquentiellement d’un luminaire à l’autre en une seule ligne continue. | Chute de tension composée à la fin de la ligne. Risque élevé de gradation sur de longues distances. | Courtes séries avec très peu de luminaires à faible consommation. |
Hub-et-Spoke (Étoile) | Le fil principal mène à un point de jonction central ; des fils individuels de même longueur se ramifient vers chaque luminaire. | Centralise les connexions et égalise la longueur des fils, garantissant une fourniture de tension uniforme. | Grands faisceaux de lumières, plates-bandes complexes et installations professionnelles. |
La méthode Daisy Chain est plus facile à installer et nécessite moins de fil. Cependant, il présente des défauts structurels pour les grandes propriétés. La méthode Hub-and-Spoke nécessite plus de planification et de matériaux mais garantit que chaque luminaire reçoit une tension identique, ce qui entraîne un éclairage parfaitement uniforme.
Équilibrer les fonctionnalités d’automatisation avec la résilience du système nécessite d’évaluer l’impact de la technologie sur la réparabilité et la maintenance. Bien que l’éclairage contrôlé par application soit attrayant, il introduit des vulnérabilités distinctes dans un système mécanique autrement à l’épreuve des balles.
La norme historique repose sur des minuteries mécaniques ou numériques associées à des photocellules du crépuscule à l"aube. La cellule photoélectrique détecte la lumière ambiante, déclenchant l"allumage du système au coucher du soleil. La minuterie coupe ensuite l"alimentation à une heure désignée, comme minuit, pour économiser l"énergie.
Cette approche traditionnelle offre d’énormes avantages. Il n"a aucune dépendance au réseau, ce qui signifie que vos lumières fonctionneront parfaitement pendant les pannes d"Internet ou les réinitialisations du routeur. Il offre un fonctionnement sans faille, de faibles coûts de remplacement et une compatibilité universelle avec toutes les marques de transformateurs. Lorsqu"une minuterie mécanique tombe en panne, son remplacement coûte très peu et prend deux minutes.
Les systèmes intelligents introduisent des fonctionnalités avancées, notamment le contrôle de zones individuelles, la gradation précise, le réglage des couleurs et la planification complexe via des applications mobiles. Ces fonctionnalités permettent aux propriétaires de personnaliser l’ambiance pour des événements ou des saisons spécifiques.
Cependant, le consensus communautaire souligne un risque important concernant la modularité : le verrouillage propriétaire. Les transformateurs intelligents intègrent l"alimentation électrique et le hub de communication en une seule unité. Si le hub intelligent tombe en panne en raison d"un problème de micrologiciel ou d"un court-circuit matériel Wi-Fi, l"ensemble du système s"éteint. L"éclairage basse tension standard vous permet d"ajouter ou de remplacer simplement une seule lumière ou minuterie sans reconstruire le réseau.
La solution la plus résiliente est une approche hybride. Utilisez un transformateur magnétique basse tension standard et robuste, mais branchez-le sur une prise extérieure intelligente et robuste. Cela vous garantit une automatisation modulaire, permettant une planification basée sur une application et un contrôle vocal, sans sacrifier la stabilité de base du transformateur. Si la prise intelligente tombe en panne, il vous suffit de la contourner et de brancher le transformateur directement au mur.
L"exposition des points de défaillance courants dans les installations de bricolage et d"entrepreneurs de qualité inférieure protège votre investissement. La plupart des pannes du système ne sont pas causées par des luminaires défectueux, mais par une mauvaise exécution sur le terrain.
La principale cause de défaillance du système est la corrosion des connexions filaires. Lorsque le cuivre est exposé à un sol humide, l’oxydation se produit rapidement. L"action capillaire peut même aspirer de l"eau à l"intérieur de la gaine métallique, détruisant ainsi le luminaire de l"intérieur vers l"extérieur.
Vous évitez cela en suivant strictement les techniques d’épissage appropriées. Vous devez imposer l’utilisation de serre-fils à enfouissement direct remplis de silicone ou de connecteurs à sertir thermorétractables. Ces composants encapsulent le cuivre nu dans un gel imperméable. Déconseillez strictement les serre-fils intérieurs standard ou les connecteurs à perçage rapide. Les connecteurs à perçage rapide se séparent inévitablement lorsque la terre gèle et dégèle, exposant le cuivre aux éléments et provoquant des chutes de tension immédiates.
Exécutez une épissure étanche en utilisant la méthode suivante :
Dénudez exactement un demi-pouce d’isolant des extrémités des fils à l’aide d’un outil de dénudage dédié.
Torsadez fermement les brins de cuivre exposés ensemble dans le sens des aiguilles d’une montre.
Insérez le cuivre torsadé dans un serre-fil rempli de silicone.
Appuyez fermement sur l"écrou et tournez-le dans le sens des aiguilles d"une montre jusqu"à ce que le mastic silicone suinte légèrement par le bas, confirmant ainsi l"étanchéité.
Les paysages ne sont pas statiques. Les arbres poussent nécessitant des angles de faisceau plus larges, un nouvel aménagement paysager est installé et les points sombres sont identifiés après l"installation initiale. Si le transformateur est au maximum dès le premier jour, l’ajout d’un seul éclairage devient impossible.
Discutez de la réalité des améliorations immobilières avec votre entrepreneur. Recommandez toujours d’acheter un transformateur avec une capacité excédentaire d’au moins 40 à 50 %. L’augmentation initiale du coût marginal d’un transformateur plus gros est négligeable par rapport aux dépenses liées au démontage et au remplacement d’une unité sous-dimensionnée deux ans plus tard.
Bien que les systèmes basse tension contournent les règles strictes de tranchée de 18 pouces de tension secteur, ils nécessitent néanmoins une protection. Les exigences NEC pour le câblage basse tension imposent généralement une profondeur d"enfouissement de 6 pouces. Cette profondeur protège le fil de l’aération standard de la pelouse et du jardinage léger.
L’atténuation pratique va au-delà du simple enterrement. Lorsque vous acheminez le fil dans des zones à fort trafic, sous des allées ou à travers des plates-bandes sujettes à des creusements fréquents, faites passer le fil dans un conduit en PVC gris. Cette barrière physique protège le système contre toute coupure accidentelle causée par des pelles ou des outils de délignage, garantissant ainsi que l"intégrité structurelle du réseau reste intacte pendant des années.
Cartographiez votre propriété pour identifier les zones d"éclairage critiques et mesurez la distance exacte entre la prise extérieure et le luminaire le plus éloigné.
Calculez la puissance totale requise en additionnant la consommation de tous les luminaires prévus, puis appliquez la règle des 80 % pour sélectionner la bonne taille de transformateur.
Consultez un concepteur d"éclairage certifié ou un entrepreneur en électricité pour finaliser la topologie de câblage, en vous assurant d"utiliser la méthode en étoile pour une distribution uniforme de la tension.
Procurez-vous des serre-fils à enfouissement direct remplis de silicone avant de commencer toute installation pour garantir des connexions étanches.
Pour les projets nécessitant des solutions d'éclairage extérieur fiables, Radar Lighting fournit des produits et des solutions d'éclairage professionnels conçus pour prendre en charge diverses applications d'éclairage paysager et extérieur. En combinant des luminaires appropriés avec une conception de système basse tension bien planifiée, les utilisateurs peuvent créer des installations d'éclairage extérieur qui équilibrent les performances d'éclairage, la durabilité et l'utilisation à long terme.
R : Non. Les systèmes modernes utilisent une technologie LED très efficace. Une configuration résidentielle standard complète comprenant dix à quinze luminaires LED consomme souvent moins de 60 watts au total. Cela signifie qu"une propriété entière peut être éclairée en utilisant moins d"électricité qu"une seule ampoule à incandescence traditionnelle de 100 W, ce qui maintient les coûts de services publics extrêmement bas.
R : Oui. Étant donné que le système fonctionne à une tension sûre de 12 V ou 24 V, il est très convivial et élimine les risques de choc mortel associés au câblage domestique. Cela réduit considérablement la complexité de l’installation. Cependant, une conception professionnelle est fortement recommandée pour les grandes propriétés afin de gérer correctement les chutes de tension et les topologies de câblage complexes.
R : Oui. Tant que les exigences de tension (généralement 12 V ou 15 V) et les spécifications AC/DC correspondent à la sortie du transformateur, les luminaires standard sont hautement modulaires et indépendants de la marque. Vous pouvez connecter en toute transparence un spot en laiton d"un fabricant et un éclairage de chemin d"un autre sur le même chemin de câbles.
R : Un système installé par des professionnels utilisant des luminaires en laiton moulé de haute qualité, des fils de gros calibre et un transformateur magnétique durera facilement 10 à 15 ans, souvent plus longtemps avec un entretien de base. À l’inverse, les luminaires en plastique grand public et les transformateurs électroniques se dégradent et tombent généralement en panne dans un délai de 3 à 5 ans.
R : Un transformateur surchargé présentera plusieurs symptômes clairs. Les disjoncteurs thermiques internes se déclenchent fréquemment, arrêtant le système. L"unité surchauffera, les lumières connectées peuvent scintiller ou paraître exceptionnellement faibles, et le transformateur subira une défaillance mécanique prématurée en raison d"une contrainte thermique constante.
R : Oui. Le transformateur doit être branché sur une prise extérieure protégée par un GFCI de 120 V. De plus, les codes du bâtiment exigent que cette prise soit dotée d"un couvercle « en cours d"utilisation » résistant aux intempéries (souvent appelé couvercle à bulles) pour protéger la connexion de la pluie et de la neige lorsque le transformateur est branché.
